網架螺栓球的加工制作

1、螺栓球工藝孔的加工，深度必須大于螺bai栓球半徑和該球最大螺栓球孔半徑之和，否則，在加工過程中容易因鉆頭單邊切削而產生振動。
不管采用什么方法和手段，加工完第一個螺栓球工藝孔后，必須質檢員檢驗。
（1）球的園度D≤120為1. 2mm，D>120為2.5mm的范圍。
（2）定位孔。
（3）螺紋公差必須符合國家標準《普通螺紋公差與配合》GB1997 - 81中6H級精度的規定。
（4）螺栓孔端面到球中心距離±0.2。以上金屬必保項目。
2、螺栓球其它孔的加工：對各種規格樣品的球在技術人員指導下進行加工，檢驗夾具精度，精度誤差不能超過球的公差的要求。超過必須進行調整；找出誤差原因。
（1）必保項目：必須達到GB197 - 81中6H級精度的規定。
（2）檢驗項目：
1）、用標準螺栓測量擰進深度1. 2d（d為螺栓直徑）是否夠深度。
2）、螺孔端面與球心距±0. 2mm，用游標卡尺、測量芯棒、高度尺檢查。
3）、同一軸線上兩螺孔端面平行度D≤120 0.2 D>120 0.3。
4）、相鄰兩螺孔軸線夾角±30。用測量芯棒、高度尺檢查。
5）、螺孔端面與軸線垂直度0. 5%r，用百分表。
3、質檢員在螺栓球加工過程中，每天都要進行抽驗，作好抽檢記錄，在定位球端面上打上檢驗員鋼印號碼。尤其是每只螺栓孔必須用手擰進1. 2d。否則，由于孔內切屑殘留，會給安裝工人帶來麻煩。
4、質檢員必須熟記規范必須項目和允許偏差項目，還要作保證項目的檢驗。A、成品球必須對最大的螺孔進行抗拉強度檢驗，以螺孔的螺紋被剪斷時的荷載為螺栓的極限承載值，檢驗時螺栓擰入深度ld，每一工程中取受力最不利的同規格的球600只為一批，不只600只仍按一批計，逐批取3只為一組隨機抽檢。

螺栓球網架屋面荷載最大能做多少

屋面可變荷載的bai標準值du是規范GB50009-2012《建筑結構荷zhi載規范》規定的dao，屬不上人屋面（zhuan0.5KN/m2）。shu規范規定的標準值，設計人員沒有權力超越。不是能做多少大就做多少大的。該規范表5.3.1注2.當上人屋面兼做其它用途時，應按規范相應樓面可變荷載取值。特殊情形超越規范的至少應經設計專家組論證。

網架螺栓球角度怎么看

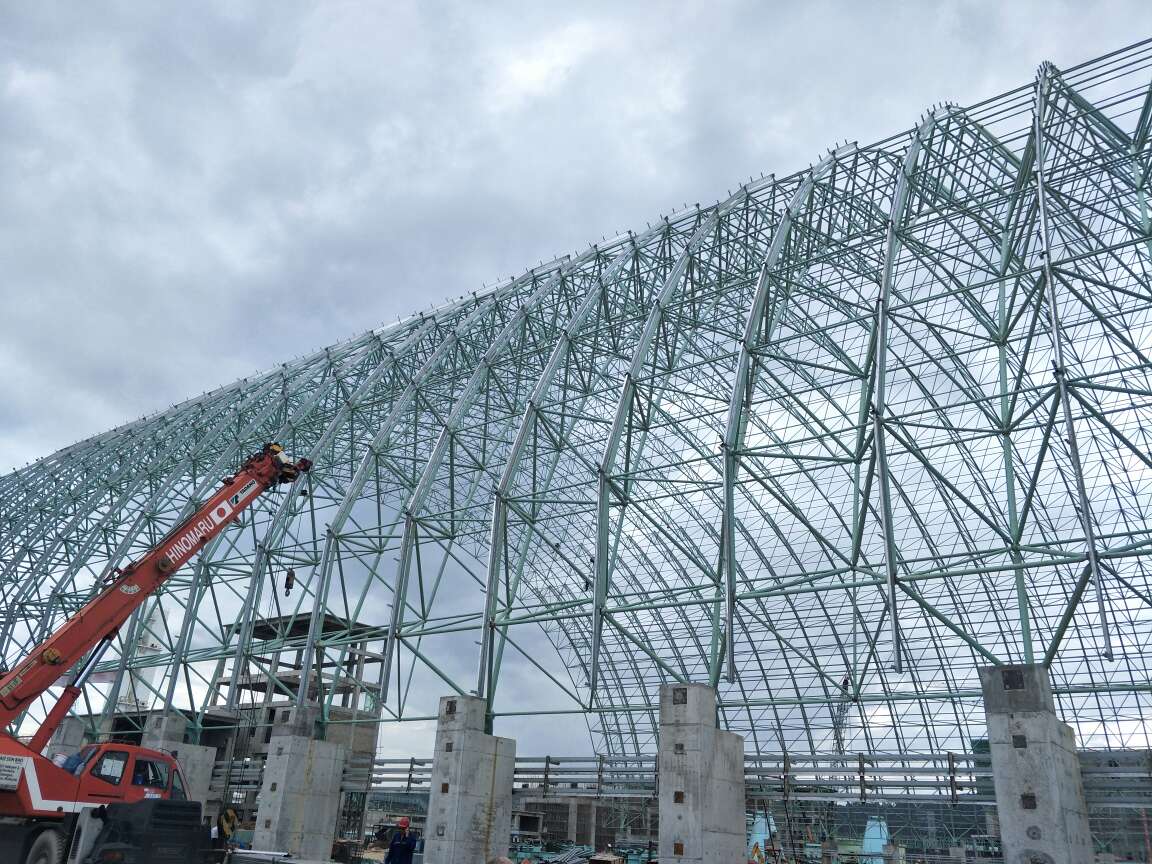

網架螺旋球角bai度，網架結構因其du結構新穎，受力合zhi理，dao自重輕、用鋼量低等優點，我zhuan國從shu80年代后期大量涌現，每年約以80~100萬m2增加。廣泛應用于大型體育場館、展覽中心、影劇院、商場、航站樓、候車廳、工廠車間、倉庫、電視塔等。
國內網架結構主要分為：焊接球節點網架及螺栓球節點網架兩種。螺栓球節點網架其構件工廠內加工量較大，現場安裝便捷，適用于現場工期緊，施工條件、用電量受制約，網架形狀復雜、桿件定位困難的異形結構。
