網架結構受力分析
更新時間：2021-01-26 09:18:48?點擊：71780 ? 網架知識

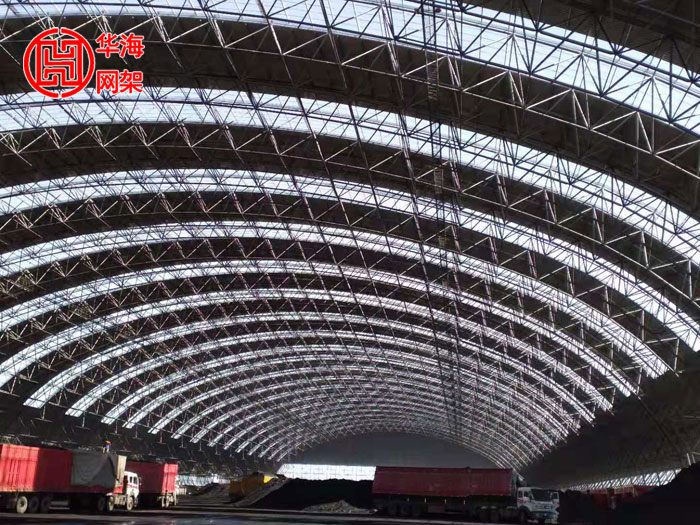

網架受力分析要先從網殼結構分析，網殼結構按層數劃分，主要有單層網殼、雙層網殼和三層網殼；按高斯曲率劃分為零高斯曲率的網殼、正高斯曲率的網殼和負高斯曲率的網殼；按曲面外形劃分為柱面網殼、球面網殼、雙面拋物面網殼和復雜曲面網殼。
網架結構受力方面：當桿件受拉時，其傳力路線為拉力——鋼管——錐頭或封板——螺栓——鋼球；這時套筒不受力。當桿件受壓時，其傳力路線為壓板——鋼板——錐頭或封板——套筒——鋼球。這時螺栓不受力，壓力由零件之間接觸面來傳遞。網架封板和錐頭主要起連接鋼管和螺栓的作用，承受桿件傳來的拉力和壓力。當桿件管徑大于或等于76mm時，宜采用錐頭連接；當桿件管徑小于76mm時，可采用封板連接。
根據用振型分解反應普法對一些網架結構分析表明，在設防烈度為6度或7度的地區，在豎向地震作用下，網架的地震內力和位移均不顯著，因此，可不進行豎向抗震驗算。而在抗震設防烈度為 8度或9度的地區，網架結構則應進行豎向抗震驗算及水平驗算。
