很多朋友在網上咨詢網架結構示意圖的問題，華海鋼結構小編的理解是網架結構圖紙和網架安裝示意圖和這個內容比較接近。今天華海鋼結構小編就從這兩個方面為大家介紹一下，希望大家能從這里找到網架結構示意圖的答案。

網架結構圖紙，顧名思義，就是網架結構的設計圖紙，網架工程通過考察洽談，華海鋼結構的技術人員都會根據施工現(xiàn)場的情況，網架造型的要求，網架受力情況等為客戶設計出網架的結構圖紙，車間根據圖紙加工出網架的基本部件，如桿件，螺栓球，網架支座，高強度螺栓等等，后期網架安裝工人要根據網架的結構圖紙來進行施工。所以說網架結構圖紙貫穿網架工程實施的各個方面，起到了至關重要的作用。

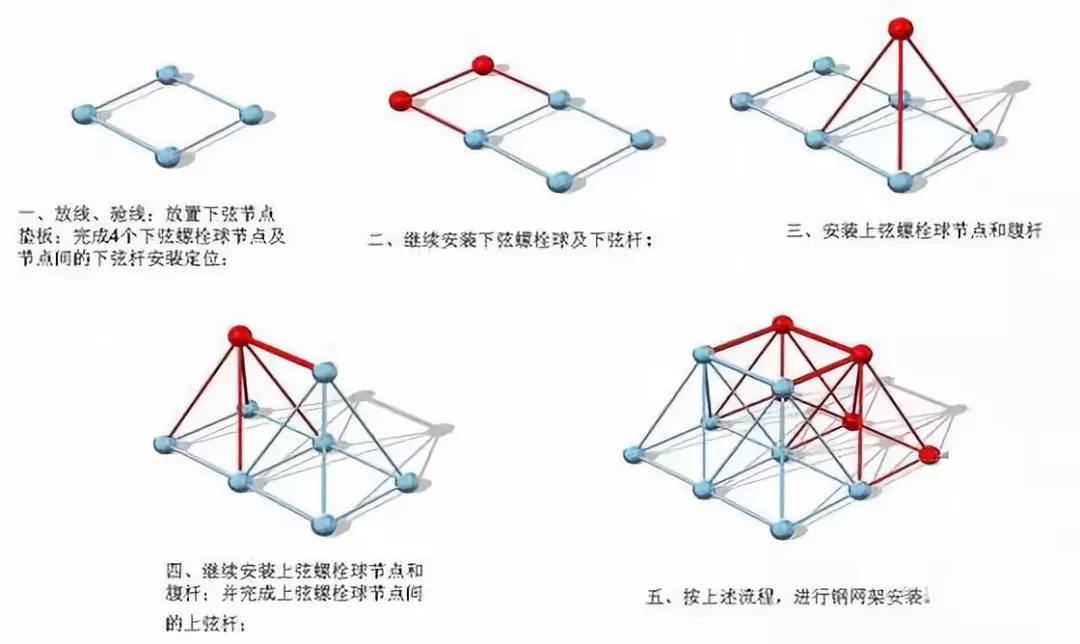

網架安裝示意圖是網架結構圖紙的一部分。安裝示意圖根據不同的項目有不同的情況，下面給大家提供一張簡易的示意圖供參考理解。
